고정 압력 용기는 고정 위치에 설치된 압력 용기를 말하며 다음 범주로 나뉩니다.
첫째, 중간 위험 분류에 따라
1. 미디어 그룹화
압력 용기 매체는 다음 두 그룹으로 나뉩니다.
(1) 매체의 첫 번째 그룹인 독성 위험도는 매우 유해한 화학 매체, 폭발성 매체, 액화 가스입니다.
(2) 첫 번째 미디어 그룹이 아닌 두 번째 미디어 그룹.
2. 중위험성이란 압력용기의 생산과정에서 사고, 폭발 또는 빈번한 누출 등으로 인해 매체와 인체가 대량으로 접촉하여 발생하는 직업상 만성 유해성의 정도를 말하며, 중독성 및 폭발 위험성의 정도에 의해 표현된다.
(1) 독성 매체
극도로 유해한 매체의 최대 허용 농도는 0.1mg/m³ 미만입니다.
고위험 매체의 최대 허용 농도는 {{0}}.1mg/m³~1.0mg/m³입니다.
보통 수준의 위험이 있는 매체의 최대 허용 농도는 1.0mg/m³~10.0mg/m³입니다.
경미한 위험 매체의 최대 허용 농도는 10.0mg/m³ 이상입니다.
(2) 폭발성 매체
가스 또는 액체 증기, 미스트 및 공기의 폭발성 혼합물이 10% 미만의 폭발 하한을 형성하거나 폭발 상한과 하한의 차이가 20%보다 크거나 같은 매체를 나타냅니다.
3. 압력용기의 분류는 매질의 특성에 따라 분류하고 다음 요구사항에 따라 분류도를 선택한 후 설계압력 p(단위 Mpa)와 용기 V(단위 m³)에 따라 좌표점을 표시한다. 압력 용기의 범주를 결정하려면:
(1) 매체의 첫 번째 그룹인 압력 용기 분류는 그림 A-1에 나와 있습니다.
(2) 매체 및 압력 용기의 두 번째 그룹 분류는 그림 A-2에 나와 있습니다.
둘, 특정 형태의 압력 용기
1. 비용접 병용기
압력 용기는 고강도 이음매 없는 강관(공칭 직경 500mm 이상)으로 만들어집니다.
2. 가스 저장 우물
압축 공기를 저장하기 위해 지하에 수직으로 배치된 관형 우물 장치.
3. 간단한 압력 용기
다음 조건을 충족하는 압력 용기를 단순 압력 용기라고 합니다.
(1) 압력 용기는 실린더와 평평한 덮개, 볼록 헤드(구형 헤드 제외) 또는 실린더와 두 개의 볼록 헤드로 구성됩니다.
(2) 실린더, 헤드 및 노즐과 같은 주요 압축 요소의 재질은 탄소강, 오스테나이트계 스테인리스강 또는 Q345R입니다.
(3) 설계 압력은 1.6MPa 이하입니다.
(4) 부피가 1m³ 이하인 경우
(5) 작동 압력과 체적의 곱이 1MPa.m³ 이하입니다.
(6) 매체는 공기, 질소, 이산화탄소, 불활성 가스, 의료용 증류수 또는 위의 가스(증기) 본체의 혼합물의 증발에서 발생하는 증기입니다. 매체가 매체의 특성을 변경하기에 충분하지 않고 매체와 재료의 호환성에 영향을 미치지 않는 오일 및 기타 성분을 포함하도록 매체를 허용하십시오.
(7) 설계 온도는 -20도 이상이고 최대 온도는 150도 이하입니다.
(8) 화염에 의해 직접 가열되지 않는 용접 압력 용기(내경이 550mm 이하인 경우 플랫 커버 볼트 연결이 허용됨).
유해 화학물질 포장, 소화기, 빠르게 여는 압력 용기는 단순한 압력 용기의 범위에 속하지 않습니다.
3, 압력 분류
압력 용기의 설계 압력(p)은 저압, 중압, 고압 및 초고압의 네 가지 압력 수준으로 나뉩니다.
1. 저압(L) 0.1MPa P < 1.6MPa 이하;
2. 중간 압력(M) 1.6MPa P < 10MPa 이하;
3. 고압(H) 10 MPa P < 100 MPa 이하;
4. 초고압(U) P 100MPa 이상.
넷, 구분 사용
생산 공정의 기능 원리에 따라 압력 용기는 반응 압력 용기, 열교환 압력 용기, 분리 압력 용기, 저장 원리 용기로 구분됩니다. 구체적인 구분은 다음과 같습니다.
1. 반응압력용기(R)
주로 반응기, 반응 케틀, 분해 포트, 캐니스터, 분해탑, 중합탑, 오토클레이브, 하이퍼오토클레이브, 합성탑, 컨버터 노, 쿠킹 포트, 스팀 볼과 같은 중압 용기의 물리적 및 화학적 반응을 완료하는 데 사용됩니다. , 오토클레이브, 가스 발생기 등
2. 열교환 압력용기(E)
주로 쉘 및 튜브형 폐열 보일러, 열교환기, 냉각기, 콘덴서, 증발기 전기 증기 발생기, 가스 발생기 워터 재킷 등과 같은 중간 압력 용기의 열교환을 완료하는 데 사용됩니다.
3. 별도의 압력 용기(S)
주로 분리기, 필터, 오일 수집기, 버퍼, 스크러버, 흡수탑, 구리 세척탑, 건조탑, 스트리핑탑, 실린더, 탈기기 등
4. 저장 압력 용기(C, 여기서 구형 탱크는 B임)
그것은 저장 탱크의 각종 유형과 같은 가스, 액체, 액화 가스 및 다른 매체 압력 용기를 포함하는 저장을 위해 주로 사용됩니다.
압력 용기의 안전 액세서리에는 압력 용기에 직접 연결된 안전 밸브, 파열 디스크 장치, 가용성 플러그, 비상 절단 장치, 안전 연동 장치 등이 포함됩니다. 세부 사항은 다음과 같습니다.
1. 안전 밸브
안전 밸브는 주로 밀봉 구조(시트 및 밸브 디스크)와 로딩 메커니즘(스프링 또는 웨이트, 파일럿 밸브)으로 구성되며, 밸브 디스크를 열기 위해 매체의 입구측에 의해 구동되는 특수 밸브의 일종입니다. 자동 폐쇄는 무거운 폐쇄 압력 완화 장치에 속합니다.
2. 파열 디스크 장치
파열 디스크 장치는 주로 파열 디스크(파열 압력을 제어하는 민감한 요소)와 클램핑 장치(파열 압력의 밀봉 및 안정성을 보장하기 위한 클램핑 고정 파열 디스크)으로 구성됩니다. 파열판을 구동하여 파단시키고 유입 매체와 유출 매체의 압력차에 의해 자동으로 압력을 완화시키는 장치입니다. 무겁지 않은 폐쇄 형 압력 완화 장치에 속합니다.
3.가용성 플러그
가용성 플러그는 고온에서 장치의 저 융점 합금을 사용하고 채널을 열어 방출 압력에서 원래 채워진 가용성 합금 구멍에서 가스를 만들며 그 특성은 구조가 간단하고 교체가 쉽고 작동이 쉽습니다. 용융 온도에 의해 결정되는 압력은 제어하기 쉽습니다.
4.비상 절단 장치
비상 차단 장치는 일반적으로 비상 차단 밸브, 원격 제어 시스템 및 가용성 플러그 자동 차단 장치로 구성됩니다. 그 기능은 밸브를 신속히 닫아 공기원을 차단하고 배관 및 그 부속품이 파손되어 유조차 부근에서 오작동 또는 화재사고가 발생하였을 때 사고의 확산 및 확대를 방지하는 것이다.

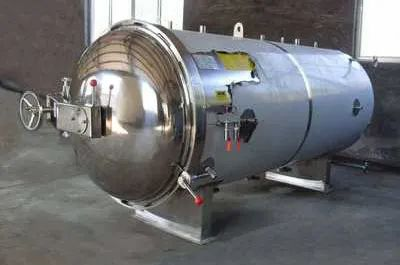

5.퀵도어식 압력용기 안전연동장치
급속 개방 안전 인터록 경보 장치는 급속 개방 압력 용기의 작동 사고를 방지하는 효과적인 조치입니다. 기능은 다음과 같습니다.
ㅏ. 퀵도어가 미리 정해진 닫힘 위치에 도달해야만 가압 작동이 가능한 인터록 제어 기능;
비. 퀵 도어의 인터록 연결 기능은 압력 용기의 내부 압력이 완전히 해제되고 안전 인터록 장치가 제거된 경우에만 열 수 있습니다.
씨. 위 동작과 동기화된 알람 기능을 가지고 있습니다.
